Описание рисунков снарядов для ОКД, размеры
 Легкоатлетический барьер. Высота - 75 см. Ширина - 100 см

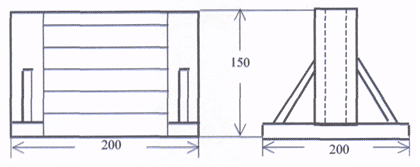

Глухой забор. Высота - 1,5 м. Ширина - 2 м.

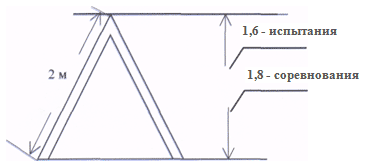

Наклонная стенка. Высота -1,6/1,8 м. Ширина -1,5 м. Наклонная стенка состоит и двух щитов шириной 1,5 м и высотой 2 м, которые составляют верхние части. Наклонная стенка должна иметь поперечные планки сечением 20 х 15 мм на расстоянии 20 см друг от друга начиная с верха.

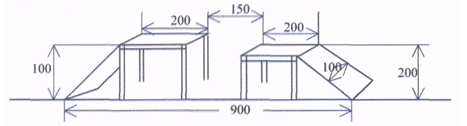

Окоп. Состоит из двух помостов. Размеры даны в сантиметрах.

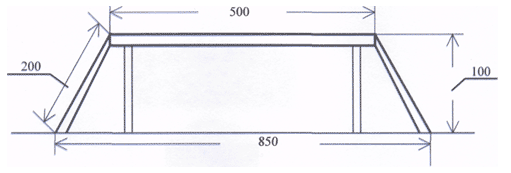

Бум. Препятствие состоит из бревна длиной 5 м с плоским верхом и двух трапов. Высота над землей -1м. Ширина плоской части бревна и трапов - 20 см. На верхнюю поверхность трапов набивают поперечные бруски сечением 1,5 см х 3 см на расстоянии 25 см один от другого, начиная сверху. Длина проекции бума на горизонталь - 8,5 м.

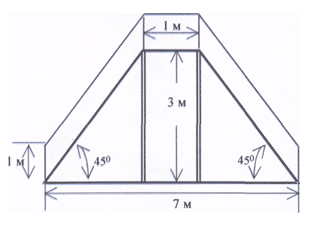

Сквозная лестница. Высота площадки над землей – Зм, размер верхней площадки 1 м х 1 м. Все ходовые части снарядов должны быть не скользкими! Лестничный марш устанавливается под углом 45" к земле, ширина ступеней 15-16 см, высота между ступенями по вертикали - 25 см. С правой стороны лестничного марша на высоте 1 м от ступеней устанавливаются перила. Длина проекции лестницы на горизонталь 7 м.
! Все ходовые части снарядов должны быть не скользкими! |
